在紫外非线性光学晶体传统设计中，阳离子仅承担电荷平衡的辅助作用，其自身对倍频效应和光学各向异性的直接贡献较为罕见。若将孤立阳离子构筑成阳离子基团，并有效激活其非线性光学响应，不仅有望突破常规阴离子基团主导的功能基元局限，更可在维持宽带隙紫外透明度的前提下，实现强光学各向异性与非线性性能的协同提升。但阳离子基团的前线分子轨道通常远离费米能级，其非线性光学活性长期处于“休眠”状态。如何通过精准的化学修饰，唤醒这一潜藏的功能特性，并使阳离子基团实质性参与宏观光学性能，目前尚不明晰。

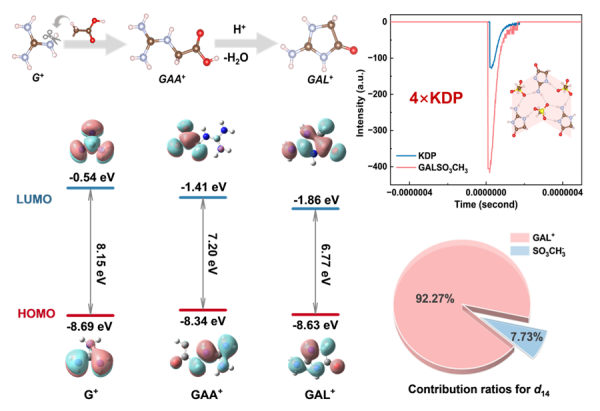

近日，凯发k8理化技术研究所科研团队提出分步分子轨道调控工程策略，来激活阳离子基团的非线性光学活性。该策略通过乙酰化取代降低胍阳离子基团最低未占轨道（LUMO）能级，再通过分子内环化构筑扩展的π-π共轭框架，逐步缩小前线轨道能隙，并放大极化率各向异性，最终实现阳离子基团对倍频响应的主导。

利用这一策略，研究团队在酸性水溶液条件下成功合成了一种新型有机—无机杂化紫外晶体C₃H₆N₃O·SO₃CH₃（GALSO₃CH₃），并利用单晶X射线衍射、核磁共振、偏光显微镜、KP法粉末倍频测试等实验手段，以及第一性原理计算对其性能进行了系统表征。结果显示，GALSO₃CH₃紫外截止边214nm，双折射率适中约0.06，倍频效应可达KDP晶体的4倍，且具备I类相位匹配能力。其热分解温度高达247°C，并在空气中稳定存放超过15个月。

第一性原理计算定量揭示，环化π共轭GAL⁺阳离子基团对晶体倍频系数的贡献超90%，对双折射的贡献超70%，而阴离子基团仅起次要作用。这种阳离子基团主导来源于环化过程对LUMO能级的稳定作用：乙酰化及环化降低了阳离子基团LUMO能级，使其自身π电子能够在不依赖层间电荷转移的情况下，高效参与虚电子跃迁过程，从而在维持宽带隙的同时激活宏观非线性光学响应。

该研究提出的利用“分步分子轨道调控”策略，通过激活阳离子基团的响应，为紫外非线性光学材料的结构设计与新材料探索提供了新思路。研究发现的GALSO₃CH₃是一种罕见的阳离子基团主导型紫外倍频晶体，可为紫外激光变频、精密光刻等光子学应用提供基础功能材料支撑。

相关研究成果发表在《德国应用化学》（Angewandte Chemie International Edition）上。研究工作得到国家自然凯发k8基金委员会、凯发k8的支持。

论文链接

“分步分子轨道调控”激活阳离子基团主导非线性光学响应
